Jak uzyskać dostęp do programów serwisowych…

1. Należy przygotować następujące informacje dotyczące użytkownika:

2. Należy skontaktować się z producentem oprogramowania i po podaniu powyższych danych zostanie wygenerowany kod autoryzacji

3. W mailu zwrotnym dostaną Państwo list zawierający link do programu, który będzie zarejestrowany na podane przez Państwa dane. Kod autoryzacji jest podany w nazwie.

W mailu dostaniecie Państwo również hasło potrzebne do rozpakowania archiwum.

6. Jeśli twoja kopia systemu operacyjnego Windows nie jest poprawnie zarejestrowana to należy wprowadzić prawdziwe dane do rejestru systemowego. W tym celu należy porać plik, który po rozpakowaniu musi zostać poddany edycji dowolnym narzędziem. W miejsce:

Po zakończeniu edycji należy plik zapisać i zamknąć go. Uruchom plik i po zapoznaniu się z komunikatem potwierdź operację. Okno komunikatu będzie podobne do poniższego (w zależności od wersji Windows).

6. Po uruchomieniu programu pierwszą czynnością jest wskazanie pliku, w którym znajduje się baza danych użytkowników uprawnionych do uruchomienia programu. Należy wskazać plik users.cfg, który domyślnie znajduje się w katalogu c:\common

7. Następnie program spyta się o hasło dostępowe do bazy danych. Standardowe hasło, które należy wprowadzić to common.

8. Po zatwierdzeniu hasła otworzy sie okno, w którym należy wprowadzić listę użytkowników uprawnionych do korzystania z progrmu serwisowego. Standardowa lista zawiera dwóch użytkowników:

9. Po uzupełnieniu listy należy się upewnić, że konta nowych użytkowników są aktywowne (opcja Aktywny powinna byc zaznaczona). Następnie należy zakończyć program i uruchomic go ponownie. Pojawi się jeszcze raz okno, w którym należy podać hasło. Tym razem podajemy hasło, które wcześniej ustaliliśmy.

10. Po procesie autoryzacji użytkownika wyświetli się okno, w którym należy ustalić parametry połączenia z urządzeniem. Prędkość transmisji ustalamy na 9600 bit/s, bez bitu parzystości. Jeśli nie znamy numeru seryjnego urządzenia można wprowadzić ‘?’. Ważnym parametrem jest podanie właściwego portu COM.

11. Po połączeniu się z urządzeniem wyswietli się główne okno programu.

WSKAZÓWKA: Po pierwszym uruchomieniu programu i ustawieniu przelicznika, w programie GM-Win pojawia się nowa opcja (wsześniej niedostępna) Opcje/Programowanie przelicznika, która powoduje uruchomienie programu WService.

Temat opracował: Radosław Podgórski

Instalowanie oprogramowania do transmisji danych

W celu zainstalowania programów umożliwiających odczytywanie przeliczników firmy COMMON S.A. należy w pierwszej kolejności pobrać najnowszą wersję oprogramowania ze strony producenta. Programy są dostępne tutaj.

WAŻNE! Zanim przystąpisz do instalacji upewnij się, że profil, na którym pracujesz ma wystarczające uprawnienia do instalacji programów oraz do zmiany czasu systemowego. W przyeciwnym wypadku, nie uda Ci się poprawnie zainstalować oprogramowania. Twój profil musi również mieć uprawnienia do zapisywania oraz odczytywania plików z domyślnych katalogów c:\common, c:\gaz_dane oraz c:\mac_ini.

1. Uruchom archiwum samorozpakowujące się. Domyślna ścieżka to C:\Common\Inst_Pr

3. Domyślna ścieżka, pod którą zostanie zainstalowany pakiet programów to C:\Common

4. W kolejnym kroku instalator założy grupę programów, domyślnie Gaz Modem oraz utworzy ikony.

5. Następnie należy zwrócić uwagę czy wszystkie ustawienia dotychczas wprowadzone zgadzają się, a zwłaszcza informacja dotycząca danych użytkownika. Poprawnie wypełnione pola dotyczące nazwy użytkownika oraz jego adresu gwarantują poprawne uruchomienie programu.

UWAGA! To jest przykład. Nie należy go przepisywać jako Państwa dane teleadresowe!
6. Po zatwierdzeniu wcześniej wybranych opcji instalator rozpocznie kopiowanie niezbędnych plików oraz tworzenie ikon. Zakończenie instalacji nastąpi po wyświetleniu okna z opcjami wyświetlenia pliku readme.txt oraz automatycznym uruchomieniem programu głównego po zakończeniu procesu instalacji. Zaleca się zaznaczyć drugą opcję w celu ustawienia wszystkich parametrów programu do odczytu przeliczników.

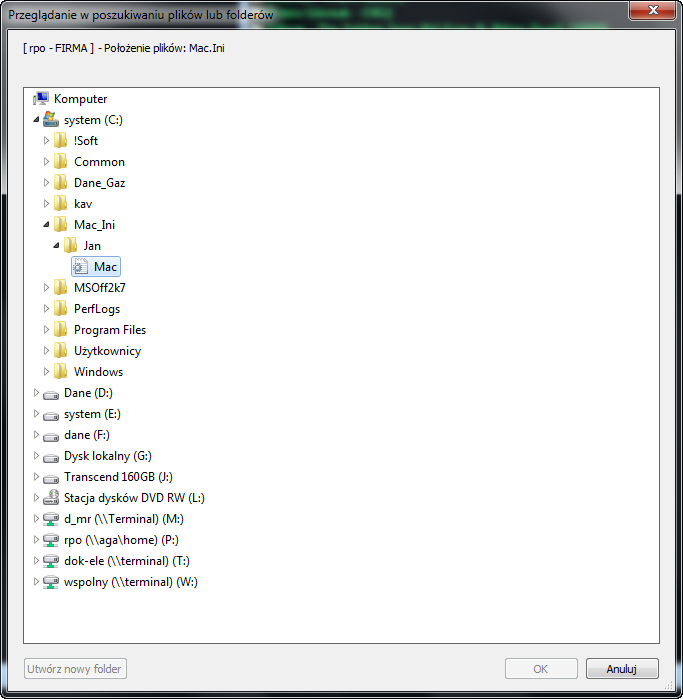

7. Przy pierwszym uruchomieniu programu należy określić położenie pliku konfiguracyjnego mac.ini

W przykładzie użyto pliku znajdującego się w katalogu C:\Mac_Ini\Jan. Wskazówka: Należy zaznaczyć katalog, a nie sam plik mac.ini (w przypadku gdy plik już istnieje)

8. Następny katalog, który musi być sprecyzowany dotyczy położenia plików z danymi. W tym celu należy utworzyć odrębny katalog, w którym będą znajdowały się jedynie dane z odczytywanej/-ych stacji. Instalator pokaże najpierw monit ostrzegający o położeniu plików z danymi…

… a następnie pozwoli określić/stworzyć katalog w którym będą magazynowane wszystkie dane.

W naszym przykładzie jest to katalog Dane_Gaz

9. Jeżeli w podanym katalogu nie znajdują się żadne dane dotyczące odczytywanych stacji to należy utworzyć pierwszą stację. Rozpoczynamy od podania adresu przelicznika, tzw. adresu Gaz-Modem (GM).

Adres musi być zgodny z tym, który jest wpisany do przelicznika objętości lub rejestratora. W przypadku korektora objętości CMK-02 adres jest dostępny w menu po wciśnięciu kolejno: ENT, ↓, ↓, ↓, ↓, ENT (wejście do menu, łącza szeregowe → zatwierdzenie). Wartości GM na porcie COM1 i COM2 powinny być takie same.

W przypadku rejestratora CRI-02 należy wejść w menu i nacisnąć kolejno: ENT, ↓, ↓, ENT, ENT (wejście do menu, łącza szeregowe → zatwierdzenie, RS-GAZ2 → zatwierdzenie)

Dla przykładu został wprowadzony numer 1.

10. Gdy pojawi się poniższe okno należy je zignorować.

11. Pojawia się główne okno programu…

… w którym należy w pierwszej kolejności ustawić parametry stacji. Dlatego klikamy górny przycisk po prawej stronie okna: Parametry stacji i ustawiamy wszystkie parametry niezbędne do przeprowadzenia transmisji.

12. Pola opisane poniżej należy wypełnić zgodnie ze stanem faktycznym charakterystycznym dla zamontowanego urządzenia.

W polu:

13. Po zatwierdzeniu wszystkich parametrów należy jeszcze zwrócić uwagę na budowę przycisku Transmisja w oknie głównym programu.

Dwa okienka, które można zaznaczych odpowiadają kolejno początkowej i końcowej dacie danych, które mają być odczytane z przelicznika. Zaznaczenie górnego pola spowoduje wygenerowanie pytania o określenie początku odczytu danych. Opcja jest istotna o tyle, że jeśli pracujemy na laptopie bez zasilania zewnętrznego i będziemy próbowali przeczytać wszystkie dane z przelicznika to może nam nie wystarczyć baterii.

14. Jeśli pojawi nam się okno podobne do poniższego, oznacza to, że program nie może nawiązać łączności z przelicznikiem i nasze ustawienia są błędne. Należy się ponownie zapoznać z punktem 12 lub sprawdzić poprawność połączeń.

15. Gdy łączność zostanie uzyskana i transmisja przebiegnie poprawnie znaczek © zamieni się na = zgodnie z poniższym zrzutem ekranu.

Temat opracował: Radosław Podgórski

Jak odinstalować sterowniki USB do urządzeń produkcji Common?

Urządzenia z interfejsem USB produkcji Common oparte są na układzie FTDI o numerze VendorID: 0403.

(A) Odinstalowanie wszystkich sterowników do urządzeń Common za pomocą CDMuninstallerGUI_v1.2.exe w jednym kroku.

1. Odłącz wszystkie urządzenia z USB produkcji Common od komputera.
2. Uruchom program “CDMuninstallerGUI_v1.2.exe“
3. W polu “Vendor ID” powinna być podana wartość “0403”
4. Pole “Product ID” powinno być puste.
5. Naciśnij “Add” i upewnij się, że dodana linijka wygląda następująco: “VID_0403PID_”
6. Opcjonalnie zaznacz pole “Generate Uninstall log file” aby raport z deinstalacji został zapisany do pliku tekstowego.
7. Naciśnij “Remove Devices” – sterowniki zostaną usunięte.
8. Zamknij program.

(B) Odinstalowanie wybranego sterownika za pomocą CDMuninstallerGUI_v1.2.exe

1. Odłącz wszystkie urządzenia z USB produkcji Common od komputera.
2. Uruchom program “CDMuninstallerGUI_v1.2.exe“
3. W polu “Vendor ID” powinna być podana wartość “0403”
4. W polu “Product ID” wpisz odpowiednio, dla:
   • COGUSB-02    – “D328”
   • COGUSB-03    – “D329”
   • CMB-03          – “D32A”
   • Domino-FOH   – “D32C”
5. Po wpisaniu wartości w pole “Product ID” wciśnij klawisz “Add”. Upewnij się, że dodana linijka wygląda np. następująco: “VID_0403PID PID_D32A”. Można dodać więcej niż jeden numer sterownika do jednoczesnego odinstalowania. Klawiszem “Remove” można usunąć zaznaczony wpis z listy. Klawiszem “Clear” można wyczyścić całą listę wprowadzonych numerów.
6. Opcjonalnie zaznacz pole “Generate Uninstall log file” aby raport z deinstalacji został zapisany do pliku tekstowego.
7. Naciśnij “Remove Devices” – wybrane sterowniki zostaną usunięte.
8. Zamknij program.

Podmienianie portów COM na podstawie Windows 7

Często instalując sterowniki do nowych urządzeń podłączonych do portu USB okazuje się, że został przypisany dość wysoki numer, który niekoniecznie może nam pasować i chcielibyśmy nadać mu nieco niższą wartość. W tym celu należy:

1. 1. Uruchomić Menedżer urządzeń (np. Start, Uruchom: devmgmt.msc)

1. 1. Klikamy PPM na urządzenie, którego numer portu chcemy zmienić i wybieramy Właściwości. W przykładzie zmieniony zostanie numer portu COM dla interfejsu OPTO-GAZ z COM5 na COM2.

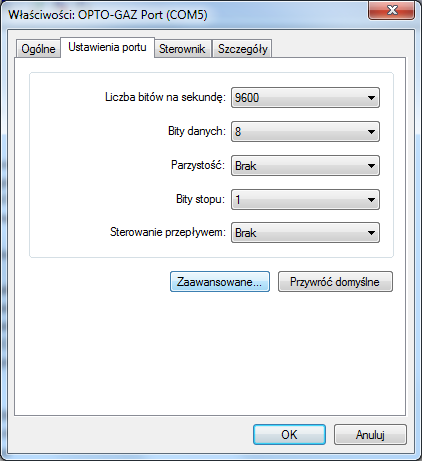

1. 1. Przechodzimy do zakładki Ustawienia portu i klikamy Zaawansowane.

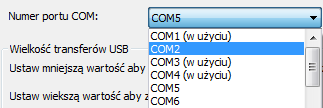

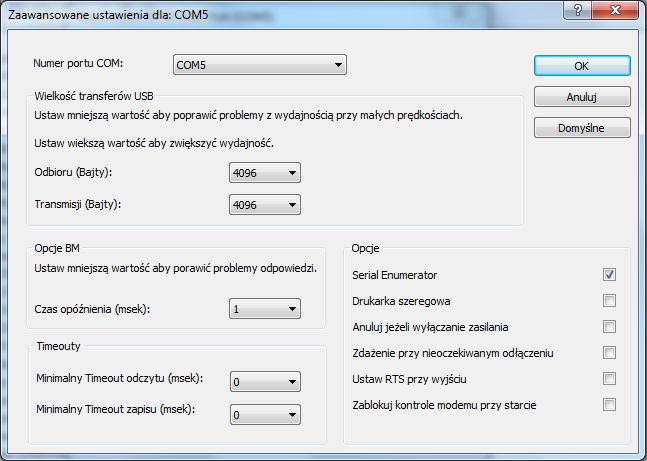

1. 1. Wybieramy numer portu, z listy rozwijalnej znajdującej się na górze. Zajęte porty są wyróżnione i ich nie można przyporządkować. Port COM2 jest wolny i zostanie przyporządkowany jako nowy numer dla interfejsu OPTO-GAZ.

1. 1. Operację zmiany numeru portu należy zatwierdzić wciśnięciem ‘OK.’ Od tego momentu COM5 będzie zwolniony dla innego urządzenia, natomiast COM2 będzie zawsze zarezerwowany dla interfejsu OPTO-GAZ.

Lista portów COM

Pomimo faktu, że z przenośnych komputerów znikły porty szeregowe (sprzętowy COM1) to w systemie pojawia się sporo COMów. Głównie dotyczą one łącza Bluetooth, a także wbudowanego modułu GSM (w netbookach). Te COMy będą dla nas w większości bezużyteczne:  COMy należące do urządzeń Bluetooth otwierają się bardzo długo, zwłaszcza gdy urządzenia są poza zasięgiem. Stwarza to złudzenia zawieszenia się systemu lub zamrożenia programu. Jednak po dłuższej chwili i sprawdzeniu wszystkich dostępnych portów program rusza dalej. Większość prób użycia wbudowanego modułu GSM do transmisji danych w większości nie uda się; wysłanie na jeden z portów COM polecenia AT często kończy się zawieszeniem się systemu operacyjnego. Dlatego powstał oddzielny program, pozwalający na wyłączenie portów COM dla naszych aplikacji: po wyłączeniu porty te nie są widoczne w aplikacjach z pakietu gm_pol, ale w systemie nadal działają, więc nie wyłaczy to nam Bluetootha czy modułu GSM.

Program dostępny jest pod skrótem „Lista portów COM” w grupie „Gaz Modem” po zaistalowaniu pakietu gm_pol. Dostępny jest także w każdym okienku ustawiania parametrów transmisji, po kliknięciu prawym klawiszem na okienko wyboru portu COM.

W przewijanym oknie po lewej mamy zawartość klucza „HKEY_LOCAL_MACHINE\HARDWARE\DEVICEMAP\SERIALCOMM” w rejestrze systemowym. Po uruchomieniu edytora rejestru Windows regedit.exe możemy znaleźć powyższą ścieżkę:

Zawartość okienek jest przykładowa, niemniej jednak obowiązują pewne „zasady”. Jeżeli pracujemy na komputerze przenośnym, to zazwyczaj COM1 jest sprzętowym portem szeregowym, wbudowanym na stałe, COM3 służy do obsługi modemu PSTN, a kolejność dalszych COMów zależy już od konkretnego komputera. Jeżeli wcześniej instalowane były konwertery USB/COM to od kolejności ich instalacji zależy pozycja na liście.

Powracając do Listy portów COM, ‘Przerwij’ służy do wyłączenia programu, ‘OK’  zatwierdzenia zmian i do zamknięcia programu, a Max.L.COM do ustalenia maksymalnej liczby obsługiwaych portów COM. Przycisk √ służy do zaznaczenia wszystkich pozycji z listy.

W okienku po prawej stronie możemy włączać/wyłączać porty COM. Kliknięcie lewego okna powoduje odświeżenie się obu okien. Jeżeli program uruchamiamy po raz pierwszy i nie wiemy, które porty COM są do transmisji, to  należy wyłączyć wszystkie porty  za wyjątkiem COM3, który przeważnie jest obecny w systemie (wbudowany modem PSTN). Następnie, jeśli mamy już wcześniej zainstalowany konwerter USB/COM, czy interfejs OptoGAZ typu COGUSB-0x (od strony systemu również jest to COM, z tą różnicą, że podłączany poprzez złącze USB) to wystarczy włączyć (lub wyłączyć) poszukiwane urządzenie do portu USB i kliknąć na lewe okienko. Okna odświeżą się (poprzednia zawartość lewego okna znajduje się powyżej, a ekran się przewija) i można ustalić, który COM pojawił się (bądź zniknął). Zaznaczamy go w prawym okienku i próbujemy zestawić połączenie poprzez niego.

Podczas odczytów realizowanych bezpośrednio na obiekcie używamy zazwyczaj jedynie konwertera OptoGAZ (1 port COM) a pozostałe możemy wyłączyć. Pozostałe programy w czasie uruchamiania zaczynają od otwierania wszystkich zaznaczonych jako aktywne w prawym okienku COMów i często zabiera to dłuższą chwilę. Odczytując przeliczniki z laptopa nie będziemy też używali modemu PSTN (COM3). Podobnie w przypadku odczytywania rejestratorów CRS-03 ponieważ rejestrator nie wyświetla swojego adresu GM. Wystarczy pozostawić jedynie port COM, na którym działa konwerter OPTOGAZ i wybrać z menu programu Odczyt Przelicznika (GMWin.exe) Opcje\Wyszukiwanie przelicznika.

Podłączanie dwóch lub trzech przeliczników CMK-02 do jednego CZAK-03 lub CMB-03

Zgodnie z dokumentacją CZAK-03, CMB-03 i CMK-02 do jednego CZAK-03 lub CMB-03 można podłączyć maksymalnie trzy przeliczniki CMK-02, o ile żaden z nich nie jest wyposażony w nadajnik HF. Jeżeli jeden z przeliczników ma podłączony nadajnik HF, wówczas do linii można dodatkowo podłączyć tylko jeden przelicznik bez HF’a. Należy pamiętać, że przy podłączaniu więcej niż jednego korektora do CMB-03 zwiększa się zużycie energii, zatem jeżeli CMB-03 jest wyposażony w zasilacz bateryjny, to zajdzie konieczność częstszej wymiany baterii, zaś jeżeli CMB-03 współpracuje z zasilaczem solarowym, należy dobrać odpowiednio większy panel ogniw fotowoltaicznych. Na zasilaniu sieciowym nie ma problemu, dysponujemy nieograniczonym, z naszego punktu widzenia, źródłem zasilania i możemy załączyć CMB-03 w tryb pracy ciągłej.

Najprościej zrobić to w sposób pokazany na poniższych fotografiach. Najpierw podłączamy sygnały pomiarowe do każdego z przeliczników:

Rys. 1. Podłączanie sygnałów pomiarowych CMK-02.

Następnie konfigurujemy każdy z przeliczników: stałe algorytmu, parametry transmisji, etc., sprawdzamy działanie. Jak już wszystkie przeliczniki są skonfigurowane i sprawdzone, przystępujemy do podłączania przewodów. Zasada podłączania jest taka sama: od CMB-03 lub CZAK-03 prowadzimy jeden przewód do pierwszego CMK-02, kolejny przewód od pierwszego do drugiego:

Rys. 2. Podłączanie dwóch przeliczników CMK-02 do CMB-03.

…. i do trzeciego przelicznika:

Rys. 3. Podłączanie trzech przeliczników CMK-02 do CMB-03.

Ta sama zasada obowiązuje w przypadku użycia bariery CZAK-03:

Rys. 4. Podłączanie trzech przeliczników CMK-02 do CZAK-03.

Następnie łączymy przewody: CMB-03 lub CZAK, zgodnie z dokumentacją:

Rys. 5. Podłączanie przewodu transmisji danych do CZAK-03.

A w przelicznikach równolegle:

Rys. 6. Podłączanie przewodów transmisji danych w pierwszym i drugim przeliczniku na linii.

W ostatnim przeliczniku podłączamy koniec ostatniego przewodu:

Rys. 7. Podłączanie przewodów transmisji danych w ostatnim przeliczniku na linii.

Jedyne, o czym musimy pamiętać przy podłączaniu, to kolory żył przewodu. Tutaj podane są przykładowe. Po podłączeniu przystępujemy do sprawdzenia transmisji danych lokalnie, jeżeli parametry COMów w przelicznikach ustawione są poprawnie, to nie powinno być problemów. Jedynie przy długich liniach zaleca się stosowanie terminatorów na linii RS485 (zaciski A i B ostatniego korektora i CZAKa) w celu eliminacji odbić.

Temat opracował: Michał Ściebiura

Jak podłączyć cyfrowy przetwornik ciśnienia PC-70 do przelicznika objętości CMK-02.

I. WSPÓŁPRACA KOREKTORA CMK-02 Z CYFROWYM PRZETWORNIKIEM CIŚNIENIA PC-70 PRZY ZASILANIU ZEWNĘTRZNYM

W układzie tym korektor CMK-02 korzysta z zasilania zewnętrznego. Zasilanie to może być przekazane poprzez odpowiedni konwerter transmisji (zalecane przy zasilaniu sieciowym: dwukanałowy konwerter z zasilaczem CZAK-02, bariera sygnalizacyjna CBS-02; zalecane przy zasilaniu z akumulatora i baterii słonecznej: konwerter CAKGSM-02).

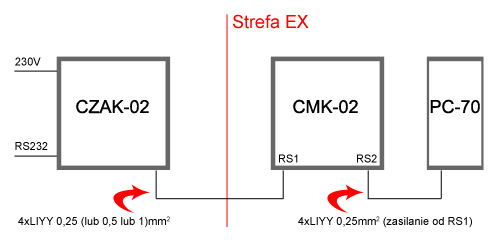

1. Schemat połączeń przetwornika PC70 z korektorem CMK-02 oraz zasilaczem/konwerterem CZAK-02

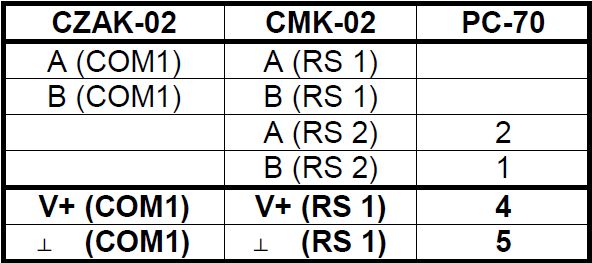

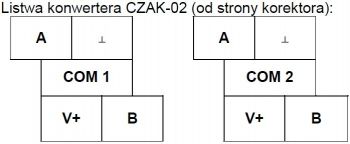

Połączenie przetwornika z korektorem CMK-02 i konwerterem CZAK-02

II. WSPÓŁPRACA KOREKTORA CMK-02 Z CYFROWYM PRZETWORNIKIEM CIŚNIENIA PC-70 PRZY ZASILANIU BATERYJNYM

Połączenie przetwornika z korektorem CMK-02

Pełny opis podłączenia korektora CMK-02 do przetwornika PC-70 dostępny jest tutaj.

Temat opracował: dr inż. Jan Jaworski

Resetowanie portu COM

Ponowne wciśnięcia klawisza ENT powoduje wyświetlenie menu do ustawiania parametrów:

Parametry fizyczne (w tym prędkość transmisji) znajdują się pod opcją ‘port com…’ Wybieramy port, który uległ zawieszeniu i zmieniamy prędkość transmisji.

Klawiszami strzałek zmieniamy wartość w polu wskazanym znakami ^^^^ i zatwierdzamy każdą ze zmian klawiszem ENT. Wciśnięcie klawisza ESC powoduje zakończenie wprowadzania zmian i wyświetlenie ich z możliwością zatwierdzenia bądź anulowania

Wciskamy klawisz ENT aby zatwierdzić zmiany i możemy od razu wykonać transmisję danych z nową prędkością (wymaga zmiany w konfiruracji portu COM komputera) albo jeszcze raz wracamy do starej prędkości. Jak nadal się nie czyta, prosimy o kontakt.

Temat opracował: Michał Ściebiura
