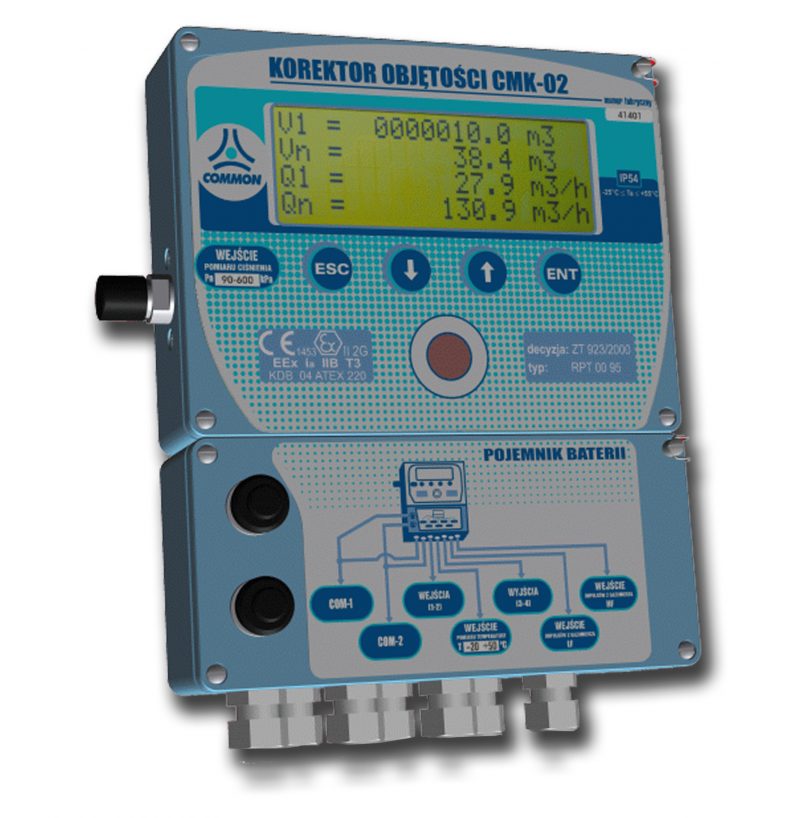

CMK-02 jako korektor bateryjno-sieciowy do zastosowania w podstawowych układach pomiarowych, oferuje wysoką precyzję pomiarów, niezawodność i prostotę obsługi za konkurencyjną cenę. Właściwości korektora CMK-02, w tym możliwość uzupełnienia o dodatkowe pomiary, pozwalają na zastosowanie go w układach pomiarowych, w których dotychczas trzeba było stosować znacznie droższe przeliczniki sieciowe.
CMK-02 jest urządzeniem pracującym w technologii 3V, wykonanym przy wykorzystaniu dwustronnego montażu powierzchniowego (SMT).
CECHY CHARAKTERYSTYCZNE
- Możliwość wykorzystania m.in. do monitoringu przepływu chwilowego gazu poprzez sygnały z nadajników niskiej lub wysokiej częstotliwości (LF i HF) gazomierzy impulsowych (tzn. turbinowych i rotorowych).
- Dostęp do listwy zaciskowej i wymiana baterii bez otwierania pojemnika elektroniki.
- Czterowierszowy wyświetlacz, kontrastowy w całym zakresie dopuszczalnych temperatur otoczenia oraz prosta, intuicyjna obsługa korektora za pomocą czterech klawiszy zapewnia łatwą komunikację użytkownik-korektor.
- Pamięć danych dobowych za okres ostatnich 5 lat.
- Dwa wejścia, dwa wyjścia dwustanowe o programowalnej funkcji (np. alarm chroniący przed przekroczeniem mocy zamówionej).
- Dwa, niezależne kanały transmisji szeregowej.
- Wspólny przewód do zasilania i transmisji danych, zgodny z RS-GAZ2.
- Wielopoziomowy system zabezpieczenia dostępu do danych.
PODSTAWOWE FUNKCJE
Przeliczanie rzeczywistej objętości gazu, mierzonej przez gazomierz, na objętość gazu w warunkach normalnych (p=101,325 kPa, T=273,15 K) będące podstawą do rozliczeń z dostawcą gazu. Korektor dokonuje obliczeń na podstawie liczby impulsów nadajnika LF gazomierza mierzącego objętość gazu w warunkach rzeczywistych oraz pomiarów temperatury i ciśnienia gazu. Współczynnik ściśliwości gazu jest obliczany metodą SGERG 88 (dla gazu ziemnego).
KOMUNIKACJA
Dwa wyjściowe złącza szeregowe pracujące niezależnie, dają możliwość jednoczesnego monitorowania przepływu gazu i odczytywania danych (również poprzez modem). Pobieranie danych z korektora odbywa się do komputera klasy PC, laptopa lub palmtopa przy użyciu programów obsługi MAC.exe (DOS) lub GMWin.exe (Windows), GMWinCE.exe (palmtop). Programowanie korektora można wykonać za pomocą odpowiednich programów serwisowych, a także przy pomocy klawiatury. Funkcje programowania przy pomocy klawiatury uruchamia się mikroprzełącznikiem dostępnym po rozplombowaniu i otwarciu obudowy. Wszelkie operacje serwisowe są odnotowywane w pamięci korektora wraz z identyfikatorem serwisanta.
